鋼管帶磁性，怎么辦？

[問(wèn)]：碰到一個(gè)奇怪的問(wèn)題，我負(fù)責(zé)的燃?xì)夤艿拦こ?，管道?duì)接時(shí)用手工電弧焊，焊接時(shí)發(fā)生嚴(yán)重偏弧。經(jīng)檢查發(fā)現(xiàn)材質(zhì)為20號(hào)，Φ159×6的無(wú)縫鋼管帶磁性了，請(qǐng)高手指點(diǎn)如何鋼管消磁？

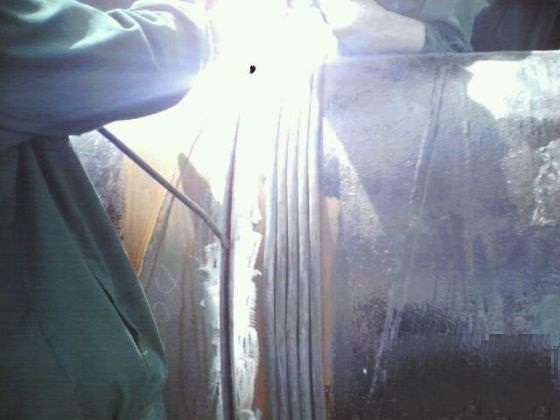

liushengzhi：我也碰到過(guò)類似的情況，當(dāng)時(shí)就把焊接線纏繞在所要焊接的焊縫兩邊。多纏幾道。這樣偏弧的現(xiàn)象就好得多了。再就是注意地線的搭接位置不要離焊口太遠(yuǎn)，這樣情況也會(huì)好很多。

ttdk：佩服大家的水平，我是搞施工的，由于施工現(xiàn)場(chǎng)條件限制，有時(shí)候處理起來(lái)比較難，所以最簡(jiǎn)單的才是最方便的。我在一線干過(guò)多年，有個(gè)最簡(jiǎn)單的方法，不過(guò)說(shuō)出來(lái)請(qǐng)大家不要笑話，沒什么水平，不過(guò)最實(shí)用：那就是用錘子或是榔頭在管端敲擊，保證有效。不過(guò)一定注意力度，控制不要把管子敲擊變形。僅供參考。

塞外孤煙：管道消磁處理：一般工程所用鋼管為工廠切割坡口后的成品管道，管道內(nèi)部產(chǎn)生了磁性，而且產(chǎn)生的磁性特別大，足以影響焊接。我們?cè)趯?shí)際工程中很好地解決了這一難題。可選用的方法如下：

　    1、采用物理消磁，在焊口附近繞線圈，通電消磁（此法最為有效）；

　　2、焊接時(shí)掉轉(zhuǎn)鋼管，嘗試改變極性；
　　3、如果工藝允許，可以根據(jù)母材及焊接工藝指導(dǎo)書中的要求加熱，鋼管坡口加熱到700℃消磁效果最好，但會(huì)降低機(jī)械性能，不宜采用。

化防陣：我曾經(jīng)在筑龍電力論壇上提出過(guò)這個(gè)問(wèn)題，當(dāng)時(shí)我查閱相關(guān)資料表明是由于在管端坡口加工過(guò)程中坡口表面及附近產(chǎn)生組織轉(zhuǎn)變導(dǎo)致產(chǎn)生磁性；加熱消磁效果不明顯；通電消磁一般現(xiàn)場(chǎng)條件不具備；比較可行的方法就是最大限度地減小坡口的手持砂輪的打磨量，現(xiàn)在我采用切管機(jī)制作坡口，效果比較好，適當(dāng)時(shí)可在焊縫兩側(cè)各加一條焊接地線。

sundoudou1：鋼管磁性很正常，但是磁性大的能吸焊絲就有點(diǎn)問(wèn)題了。一般鋼管和鋼板都或多或少有點(diǎn)磁性，即使和強(qiáng)磁材料接觸過(guò)，剩磁也不大。

有幾方面的原因可以形成這種現(xiàn)象：1、鋼管加熱后急冷，表面生成大量的四氧化三鐵，內(nèi)部出現(xiàn)馬氏體組織。2、管子冷拔等加工過(guò)，有較大的加工硬化現(xiàn)象。3、加工后使用吊裝的工具是強(qiáng)磁性磁鐵吸盤。4、管子自身生產(chǎn)質(zhì)量有問(wèn)題。5、焊絲有磁性。

解決辦法：1、先檢查管子的質(zhì)量證明書有無(wú)問(wèn)題。2、可以做取樣理化分析（檢查硬度、金相組織、化學(xué)分析等）。3、如果以上都合格，可以用消磁手段。三種方法消磁：一是施加反磁場(chǎng)；二是敲打，從一定高度摔打管子；三是加熱。
