10CrMo910無縫鋼管
一、10CrMo910是什么材質(zhì)?
10CrMo910鋼(正確讀法:10鉻鉬910)為德國牌號,屬于2.25Cr-1Mo珠光體耐熱鋼,在英、美、德、日等國得到廣泛應用,相當于國產(chǎn)的12Cr2MoG(GB 5310標準)。該鋼具有良好的理化性能和工藝性能,熱處理敏感性低,高溫長期使用熱強性和金相組織穩(wěn)定性較高。我國火電廠主蒸汽管道基本上采用進口合金鋼管,品種規(guī)格繁多,使用最多的是西德的10CrMo910,約占40%左右。

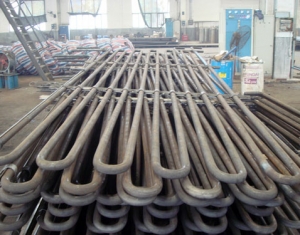

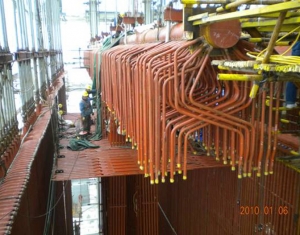

使用溫度及工況:我國主要用于制造壁溫在590℃以下的過熱器及壁溫為540℃左右的集箱和蒸汽管道。
執(zhí)行標準:
DIN 17175-1979用耐熱鋼制成的無縫管交貨技術條件
二、10CrMo910化學成分(%)
鋼號 | C | Si | Mn | P | S | Cr | Ni |
10CrMo910 | 0.08~0.15 | ≤0.50 | 0.40~0.70 | ≤0.035 | ≤0.035 | 2.00~2.50 | 0.90~1.20 |
三、10CrMo910力學性能
鋼號 | 拉伸強度(MPa) | 屈服強度(MPa) | 伸長率(%) | 硬度 |
10CrMo910 | 450~600 | ≥280 | ≥20 | --- |
金相組織:供貨狀態(tài)下顯微組織為貝氏體+鐵素體。
四、10CrMo910鋼管的熱處理制度
鋼號 | 熱處理類型 |
10CrMo910 | 正火加回火:正火溫度900℃~960℃;回火溫度為680~780℃ |
五、制造方法
10CrMo910合金鋼管應用熱軋或冷軋、熱擠壓、熱拔或冷拔,或由這些方法組合的方法來制造,方法由生產(chǎn)廠選定。
六、焊接材料
10CrMo910合金鋼管焊接時,如果選擇與母材強度相同的焊條和焊絲,則獲得的焊接接頭塑性較差,焊接時要求預熱溫度400~450℃,預熱溫度高、施工條件差;為提高焊接接頭塑性,焊后必須進行740℃保溫3h高溫回火。但高溫預熱和長時間高溫回火會引起焊接熱影響區(qū)出現(xiàn)明顯軟化現(xiàn)象。
如果選擇強度稍低、塑性較好的焊條和焊絲,則預熱溫度大大降低(實際操作250~300℃),高溫回火溫度也有所降低,回火處理時間縮短,700~720℃保溫1h回火,足夠消除焊接應力,并且不會引起焊接熱影響區(qū)軟化。因此,10CrMo910合金鋼管焊接普遍選用R317焊條和H08CrMoA焊絲。
相關高壓鍋爐用無縫鋼管產(chǎn)品推薦:
