Sanicro 25奧氏體耐熱鋼管
1、前言
Sanicro 25鋼(也稱合金174)是在傳統奧氏體耐熱鋼基礎上,加入了W、Co、Cu、B等元素,結合了以C、N、Co和W等固溶強化,和Nb(C,N)、NbCrN、M23C6和富Cu相沉淀強化等多種強化手段,從而研制成功的多元復合強化的、高溫性能和耐氧化/腐蝕性能十分優異的一種新型高Cr、Ni奧氏體耐熱鋼。目前,該鋼已列入德國VDTUV555材料單以及2010版的ASME SA-213M,其UNS號為S31035。
2、化學成分

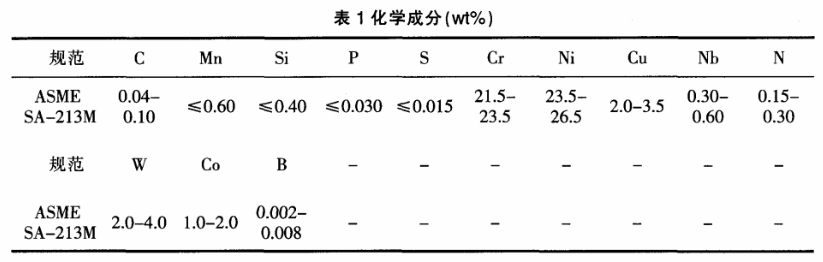

Sanicro 25鋼管具體的化學成分范圍見表1,數據來源于ASME SA-213M。
在該鋼中,高溫強度的提高主要通過C、N、Co和W的固溶強化,Nb(C,N)、NbCrN、M23C6和富Cu相沉淀強化而實現;為了改善高溫抗腐蝕性能,采用了較高的Cr含量、均值達到22.5%,但為抑制高Cr與高W產生σ相傾向,將Ni含量提高到約25%左右、N含量也較高;同時,將其Mn和Si控制在降低的水平。
3、熱處理與組織
ASME SA-213M中,對Sanicro 25鋼規定的供貨狀態為固溶處理。經處理溫度為1180-1250℃最終固溶處理后,金相組織為奧氏體組織(晶粒度為7或更粗),同時含有一些富Nb和富Cr的析出相。
4、力學性能
室溫力學性能

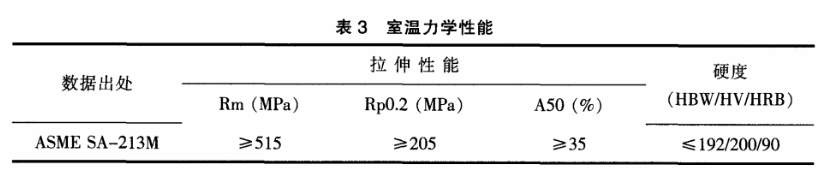

表3給出了ASME SA-213M規范規定的Sanicro 25鋼室溫拉伸性能和硬度值。
高溫短時力學性能

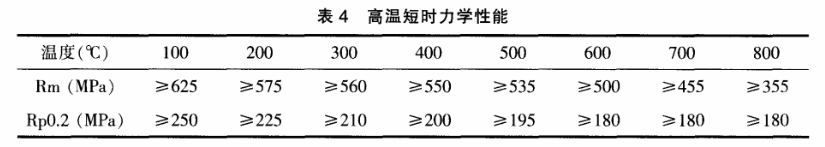

表4給出了Sanicro 25鋼的高溫短時力學性能
5、工藝性能
Sanicro 25鋼有優異的焊接和成型等加工工藝性能,這也是其可能用于實際鍋爐工程項目中重要競爭性因素之一。
焊接性能:Sanicro 25鋼可用TIG焊進行焊接,不用焊前預熱和焊后熱處理。跟大多數高合金奧氏體鋼一樣,焊接表面和焊絲需進行清潔。為避免熱裂紋的存在,可采用低熱量輸入(<1.0 kJ/mm)和底層間溫度(<100℃),同時避免拘束應力。
焊絲可采用617B,目前正在進行研制。0.8mmTIG焊絲、2.0mm和2.4mmTIG焊條已經到了試驗階段,正在申請VDTUV規范。
彎管性能:Sanicro 25鋼可進行冷彎和熱彎。
冷彎:當工作溫度在蠕變溫度范圍,冷變形超過20%時需進行固溶處理。當然,為了保證良好的高溫抗腐蝕能力,變形量較小時也宜進行固溶。熱彎:推薦溫度為850-1250℃。其中,當形變溫度為850-1180℃時也應進行固溶處理;當熱彎溫度范圍控制在1180-1250℃之間,則可不重新固溶。
6、業績

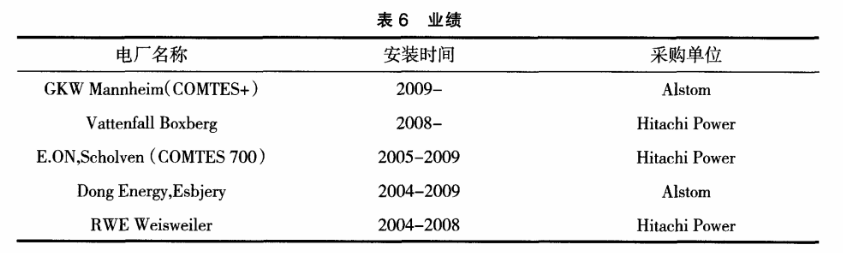

總體來說,由于Sanicro 25可發出來的時間較遲,其并未在正式工程中得到大量應用。試管目前應用或試用的在歐洲電廠有5個,見表6。
另外,Sanicro 25后期也可能作為印度A-USC燃煤電站開發項目中的過熱器的一部分。
7、應用前景
過熱器和再熱器作為鍋爐的關鍵部件,其材料的高溫持久性能、高溫抗蒸汽氧化能力和抗腐蝕性能非常重要,直接影響到鍋爐的效率和安全。
Sanicro 25與目前廣泛應用的奧氏體耐熱鋼如SUPER304H、HR3C和另一個重要候選材料NF709相比,具有:
(1)更高的高溫持久強度,可有效減薄管子厚度,降低鍋爐整體重量;
(2)很好的抗蒸汽氧化性,可減少氧化皮剝落,避免氧化皮堵塞管道,提高鍋爐運行效率和安全性,同時延長鍋爐壽命;
(3)極佳的抗腐蝕性能力。
因此,Sanicro 25鋼管應用于超(超)臨界鍋爐過熱器和再熱器等受熱面,的確具有一定的前景,但取決于原材料價格、電力設備制造和電力行業對此的認同度。
擴展閱讀:
關于山特維克集團:
山特維克是一家全球化高科技工業集團,提供的產品和服務旨在提高客戶的生產力、盈利能力和安全性。目前,山特維克在金屬切削工具、采礦和建筑設備及工具、無縫不銹鋼、特殊合金、高溫材料和傳動系統等領域已發展為全球行業領導者。2014年,集團的業務遍及130多個國家,擁有約47000名員工,年銷售額達890億瑞典克朗。
關于山特維克材料科技:
山特維克材料科技是山特維克集團旗下其中一個業務單元,同時也是全球領先的材料供應商,為最嚴苛行業提供具有高附加值的先進不銹鋼、特種合金材料以及金屬和陶瓷電阻材料。其突出的專業技術是基于一體化的生產平臺和世界領先的冶金及研發。業務運營按三個產品領域劃分:管材、帶材,線材及加熱科技、以及初級產品。2014年銷售額在150億瑞典克朗,員工人數約為7,000。
關于山特維克SanicroTM25:
山特維克SanicroTM25(ASTM UNS S31035)已經通過美國機械工程協會(ASME)鍋爐及壓力容器規范第I卷的認證。其在第一卷中關于電廠鍋爐建設的規范案例號為2753。在第八卷第一冊關于壓力容器建設的規范案例號為2752。根據ASME鍋爐及壓力容器規范,此案例規范可以應用于山特維克SanicroTM25鋼管在鍋爐設計當中。另外,山特維克SanicroTM25還得到了其他承壓設備的認證包括歐洲特殊材料評審(PMA)和德國質量技術監督局(TÜV)-材料數據表555。目前山特維克SanicroTM25已通過中國全國鍋爐壓力容器標準化技術委員會的技術評審,并獲得證書。
山特維克SanicroTM25無縫不銹鋼管的開發是為了將其應用在700度先進超超臨界蒸汽鍋爐上,其目的是為了提高發電效率和滿足環境需要,。它是鍋爐過熱器和再熱器管的理想材料。山特維克SanicroTM25將會大大提高發電效率和大幅度降低二氧化碳的排放。
