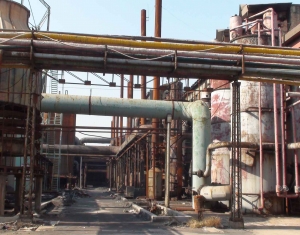

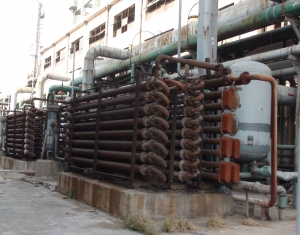

合成氨項目主要管道壓力等級
在合成氨項目的工程設計中,通常把管道中由標準管件的公稱壓力等級和壁厚等級共同確定的能反映管道承壓特性的參數叫做管道的壓力等級。而習慣上為簡化描述,常把管道中管件的公稱壓力等級叫做管道的壓力等級。
管道壓力等級的確定是管道設計的基礎,也是設計的核心。它是管道布置、管道應力校核的設計的前提條件,也是影響管道基建投資和管道可靠性的重要因素。
舉例:采用化工行業PN系列,合成氨項目合成工段二出管線操作溫度328℃,操作壓力22.3MPa管道材質選用10MoWVNb,確定管道等級。
設計溫度:328+15=343℃;
設計壓力PA:22.3×1.1=24.53MPa
經查10MoWVNb材質343℃[σ]t為152MPa;常溫下[σ]x為160MPa,則PN=24.53×160/152=25.82MPa,按照化工行業PN系列,上靠到壓力等級PN32,等級編號可為W3G(W:壓力等級32MPa,D:合金鋼)。

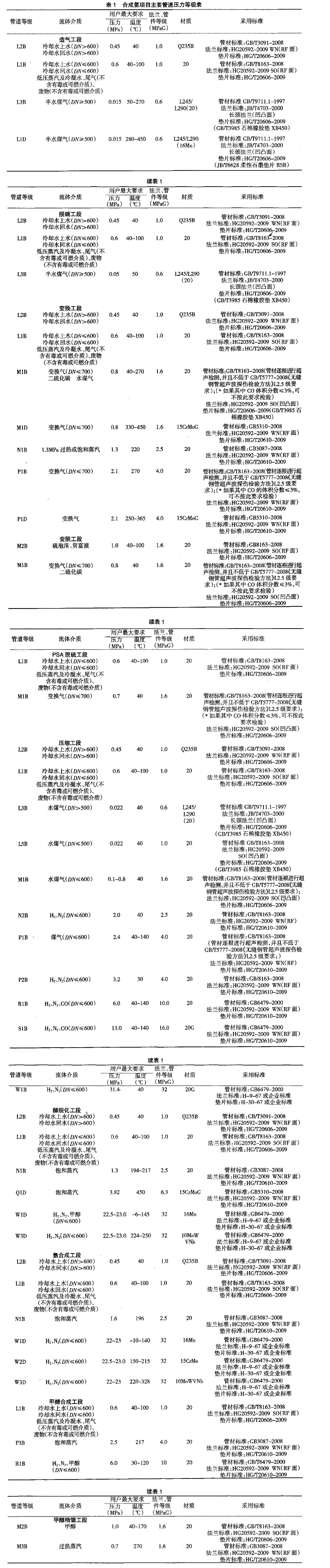

合成氨項目主要管道壓力等級見表1。
