一、產品簡介
Q345E鋼為低合金高強度鋼,屬于GB/T 6479-2013《高壓化肥設備用無縫鋼管》中的鋼種,它是在16Mn系列合金鋼的基礎上添加了一些釩鈦鈮等細化晶粒的微量元素,并嚴格控制P和S元素,以提高低溫沖擊韌性和降低裂紋傾向。供貨狀態為正火,組織為帶狀分布的鐵素體和珠光體。Q345E鋼是以Mn為主要元素,其脆性轉變溫度約為-40℃,作為鐵素體型低溫用鋼,室溫及-40℃以上的溫度時,可作為各種結構材料使用,然而在實際生產中,真正用于-40℃以下低溫的并不多見。此種材料可以作為西伯利亞地區的石油天然氣輸送管道。注:壓力容器行業常用gb/t6479-2013中的Q345D/Q345E無縫鋼管代替gb/t9948-2013中的10#鋼無縫鋼管使用。
二、Q345E化學成分(%)
C | Mn | Si | S | P | Cr | Ni | |
Q345E | 0.20~0.50 | ≤0.010 | ≤0.025 | ≤ | ≤0.50 | ||
Mo | V | Nb | Cu | --- | --- | --- | |
≤0.10 | ≤0.15 | ≤0.07 | --- | --- | --- |
三、Q345E力學性能(機械性能)
-40℃沖擊吸收能量KV2/J | ||||
Q345E | 490~670 | ≥345 | ≥21 | ≥40 |
低溫下的選材優化案例:
在合成氨裝置中,以往設計溫度在-40℃以上的低溫液氨管道通常選用16MnDG,因其供應量少,價格較高。在某套二氧化碳降溫裝置中,冷介質液氨的管道操作溫度最低為-33℃,操作壓力為2.5MPa,設計溫度為-40℃,原設計選用16MnDG材質,經查資料及市場調查,最后選用了Q345E材質,其性能完全能滿足使用條件。因此,在低溫壓力容器及低溫管道的設計中,合理選用材料直接影響投資額度,在滿足設計規范及設備、管道安全運行的前提下,應盡量節省投資費用。
Q345鋼概述:
Q345鋼屬低合金高強度結構鋼,不但強度高、塑性高、韌性高,還具有良好的焊接性能和冷加工性能,且成本相對低廉,因此在石油裝備制造業應用極為廣泛。

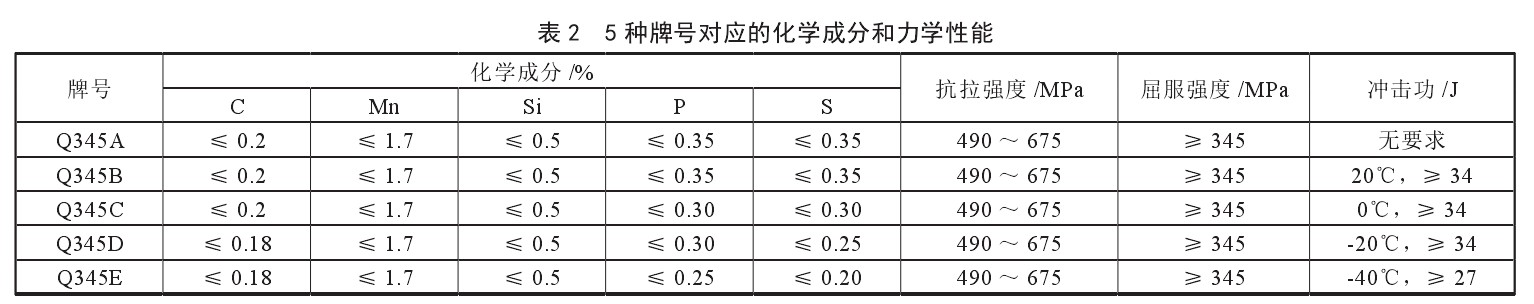

Q345鋼屬于16Mn系列。根據沖擊功要求的不同,還可細分為Q345A、Q345B、Q345C、Q345D、Q345E共五種牌號,對應的化學成分和和力學性能如下表所示。
