12Cr2MoWVTiB合金鋼管
一、材質簡介
別名:鋼研102、R102、G102、鋼102或102鋼

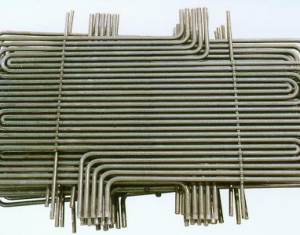

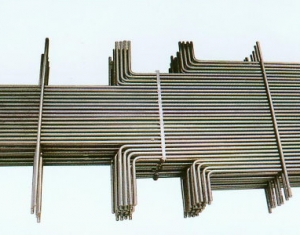

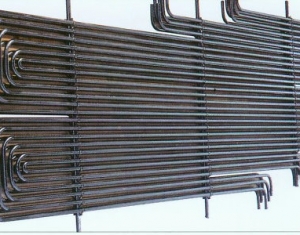

12Cr2MoWVTiB(正確讀法:12鉻2鉬鎢釩鈦硼)鋼是我國上世紀60年代末至70年代中期自行研制成功的一種多元微合金化低合金貝氏體型耐熱鋼,由于各種合金元素的適當配合,使得該鋼具有較高的熱強性,并且其熱強性能和使用溫度均超過了國外同類鋼種,因此,12Cr2MoWVTiB可用于鍋爐過熱管屏、再熱器管以及主蒸汽管道的制造,其中過熱管、再熱管均稱為蛇形管。
溫度適用范圍:壁溫≤600℃(在強度計算考慮考氧化損失時,可用到620℃)的高壓鍋爐過熱器管、再熱器管及其他耐熱部件。
1982年,上海鍋爐廠和哈爾濱鍋爐廠引進美國CE公司300MW和600MW亞臨界控制循環鍋爐制造技術時,美國CE公司同意用12Cr2MoWVTiB(鋼102)鋼管代TP347H和TP304H鋼管制造300MW和600MW鍋爐高溫過熱器和高溫再熱器。在過熱器中,102鋼管實際最高使用的設計溫度是580℃;在再熱器中,102鋼管實際最高使用的設計溫度是599℃。
在DL/T 715-2000中規定,12Cr2MoWVTiB鋼主要用于壁溫不高于600℃的過熱器和再熱器管;但在DL/T 715-2015中規定,其主要用于壁溫不高于575℃的過熱器管和再熱器管??梢姡?015版規定的使用溫度上限較2000版的降低了25℃,這可能是考慮到該鋼用于受熱面管的蒸汽側時會出現嚴重的氧化問題。
執行標準:

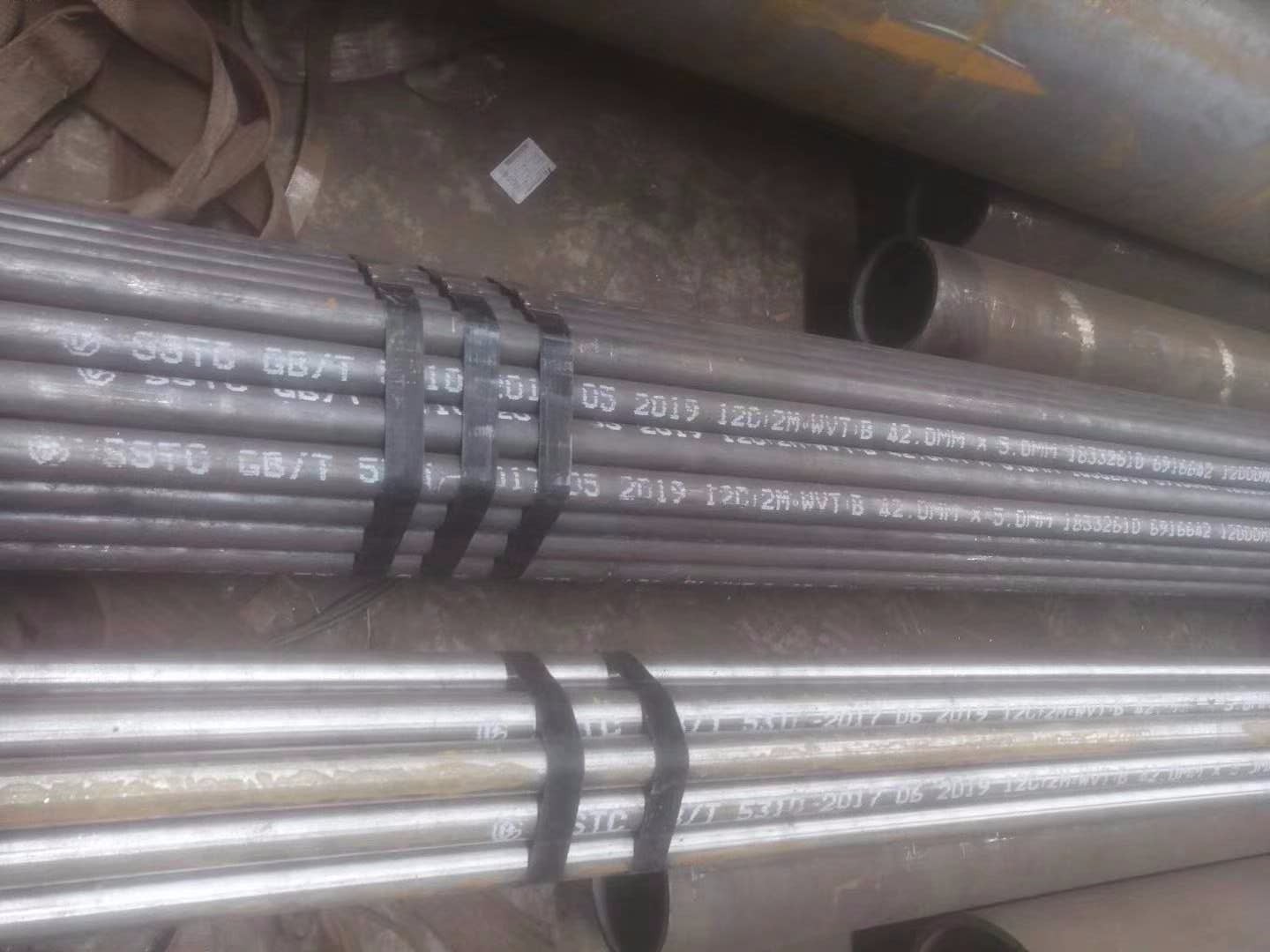

GB/T 5310-2017 高壓鍋爐用無縫鋼管
二、12Cr2MoWVTiB化學成分
鋼號 | C | Si | Mn | Cr | Mo | V |
12Cr2MoWVTiB | 0.08~0.15 | 0.45~0.75 | 0.45~0.65 | 1.60~2.10 | 0.50~0.65 | 0.28~0.42 |
Ti | B | W | P | S | ||
0.08~0.18 | 0.002~0.008 | 0.30~0.55 | ≤0.025 | ≤0.015 |
三、12Cr2MoWVTiB力學性能
102鋼是大容量火力發電機組用鋼,要求必須具有良好的力學性能
鋼號 | 拉伸強度(MPa) | 屈服強度(MPa) | 伸長率(%) | 硬度 |
12Cr2MoWVTiB | 540~735 | ≥345 | ≥18 | --- |
四、12Cr2MoWVTiB工藝性能
(1)鍛造:
12Cr2MoWVTiB鋼的軋(鍛)開始溫度為1150~1200℃,終止溫度≥850℃,軋(鍛)后堆冷。
(2)冷彎:
12Cr2MoWVTiB鋼主要用于小口徑鋼管,一般說,鋼管需進行冷彎,彎后不需要熱處理。
(3)熱處理工藝(按GB5310-2008標準)
正火加回火:正火溫度:1020℃~1060℃,保溫30min;回火溫度:760℃~790℃,保溫3h。正火組織為粒狀貝氏體,正火+高溫回火組織為回火貝氏體。
(4)焊接材料選用:12Cr2MoWVTiB鋼可焊性尚好??蛇M行手工電弧焊、氣焊碰焊、摩擦焊、鎢極氬弧焊及等離子焊。手工電弧焊用R347焊條,氣焊用H08Cr2MoVNb焊絲,與12Cr1MoV鋼對接,用H08CrMoV或H08Cr2MoVNb焊絲。氣焊時宜采用中性偏氧化火焰施焊,焊后應經1000~1030℃正火及760~780℃回火。厚度大于6mm手工電弧焊焊前應預熱至250~300℃,焊后必須經760~780℃回火。碰焊后應加熱到780℃,保溫40分鐘,然后爐冷至400℃以下出爐空冷。
延伸閱讀:
G102鍋爐管-劉榮藻教授
◆劉榮藻教授在上世紀60年代提出了多元復合強化理論,在60年代末期研制成功G102(12Cr2MoWVTiB),在70年代研制成功G106(10Cr5MoWVTiB)。
◆劉榮藻教授的理論和G102的成功,美國V.K.Sikka教授非常崇拜,并且研發T91獲得成功。
◆日本研制成功的T23(HCM2S,CC2199-3,6Cr2W2MoNbVNb)、歐洲研制成功的T24(CC2514,6Cr2Mo1VTiNb)都是G102的改型。
