一、技術要求:

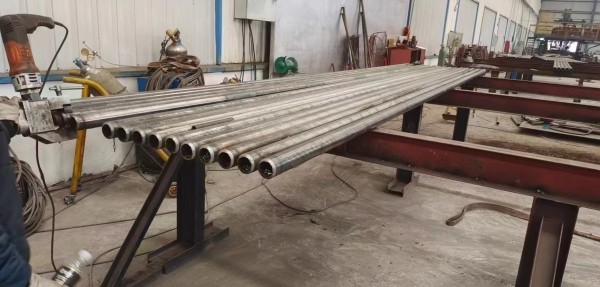

1、螺旋水冷壁所用管子為高壓無縫光管,材質為15CrMoG,規格D32×5.5,符合GB/T5310-2017 《高壓鍋爐用無縫鋼管》要求;
2、管排節距48mm,密封扁鋼材質SA387-Gr12CL1,規格δ6.4×16;

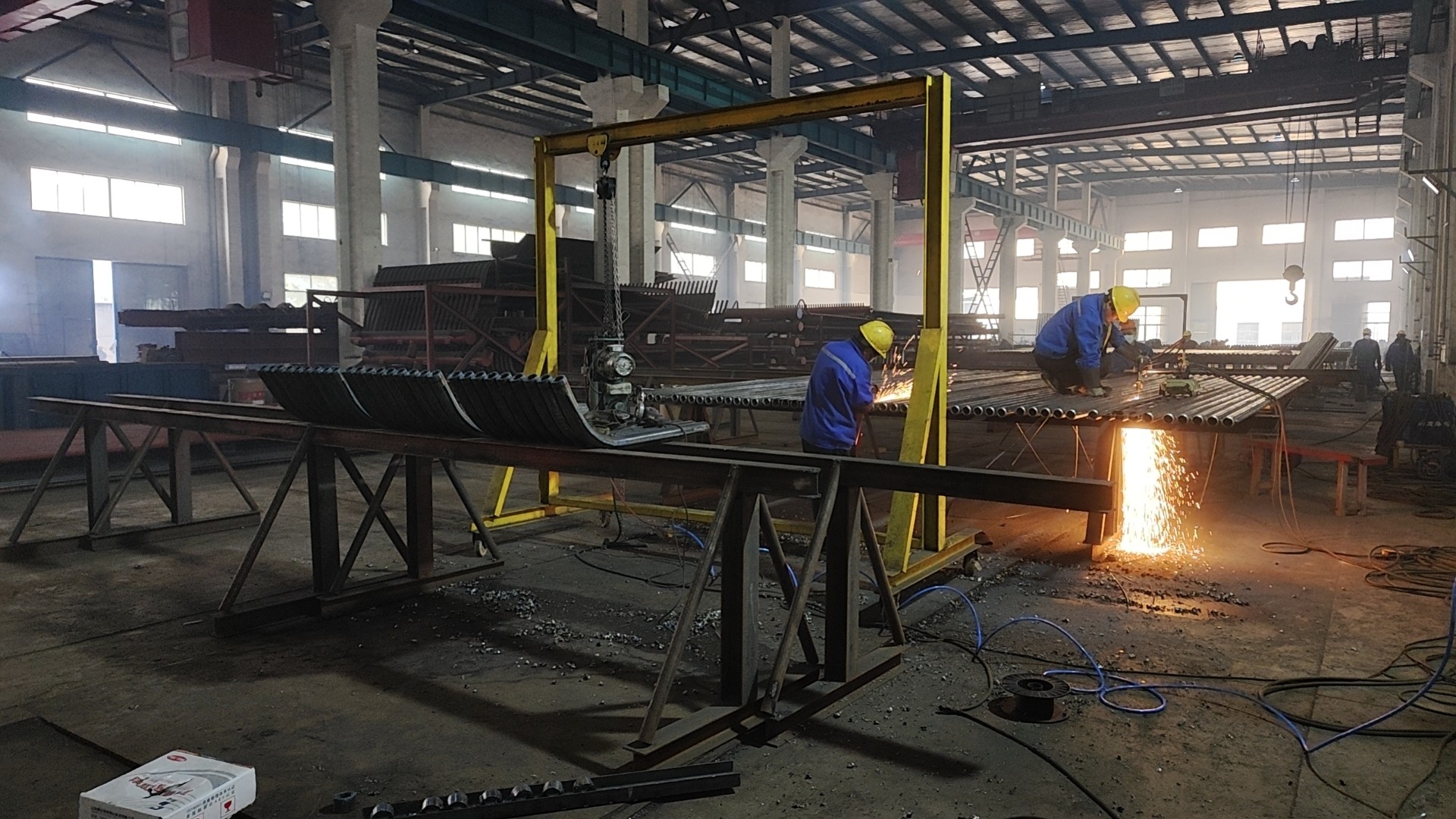

3、每件螺旋水冷壁管排沿寬度方向分兩片制作便于安裝運輸,管子兩端50mm不焊扁鋼,管屏兩側帶半幅扁鋼;
4、管子兩端坡口角度為35°;
5、水壓試驗壓力42.95MPa,通球直徑不小于管子內徑70%。
二、生產廠家需提供資料:
(1)符合制造要求的相關資質;
(2)爐管廠家出廠合格證、材質證明;
(3)爐管水壓試驗報告;
(4)管屏焊接質量證書;
(5)鍋爐出廠合格證。
